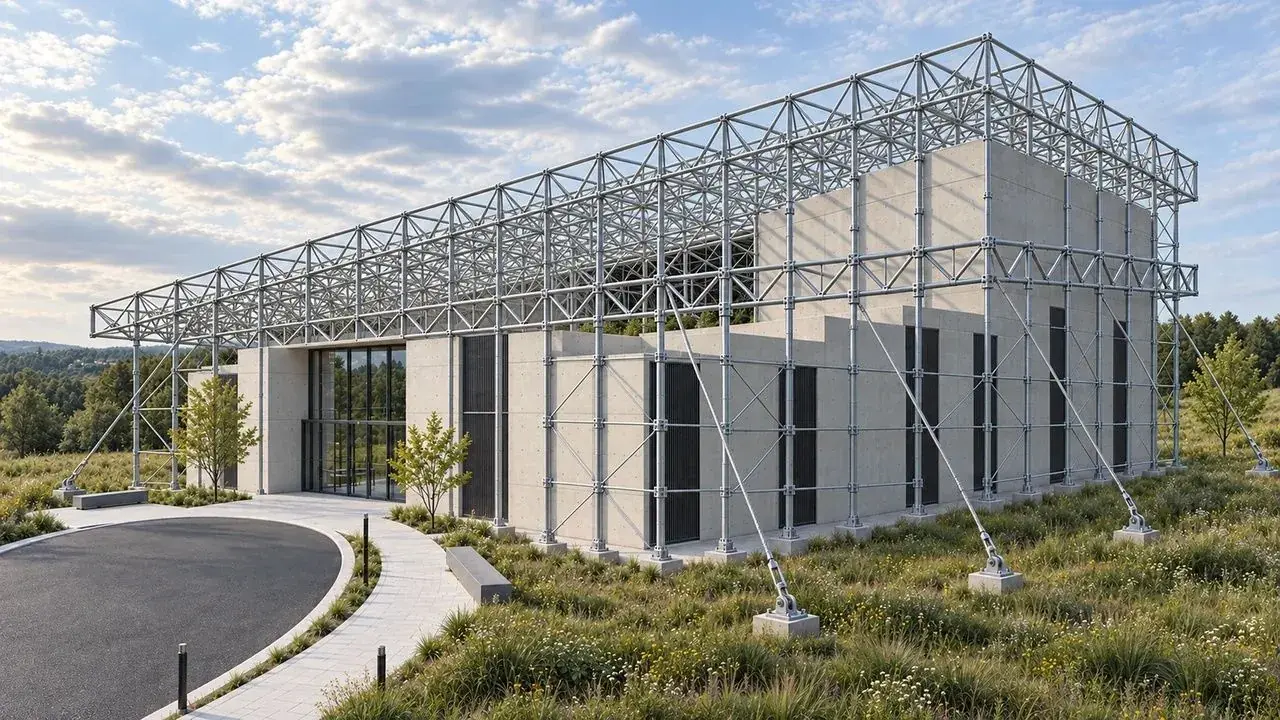

ИНЖЕНЕРНАЯ ЗАЩИТА ЗДАНИЙ И СООРУЖЕНИЙ
Защитные ограждающие конструкции от БПЛА
Проектирование и организация реализации ЗОК по СП 542.1325800.2024 — от анализа объекта и разработки концепции до рабочей документации, изготовления и монтажа с профильными партнерами.
СП 542.1325800.2024 · Индивидуальное проектирование · Новые и существующие объекты · Оптимизация конструктивной схемы
01
4 уровня защиты
Состав элементов зависит от требуемого уровня защиты объекта.
02
Расчетное решение
Проект учитывает эксплуатационные, климатические и особые воздействия.
03
Работа с существующими объектами
Возможна самостоятельная несущая система вокруг здания.
04
Полный маршрут реализации
«Природа проектирования» координирует инженерную и организационную часть проекта.
ЧТО ТАКОЕ ЗОК
ЗОК — это не просто защитная сетка
Защитная ограждающая конструкция представляет собой систему взаимосвязанных элементов, которая проектируется для минимизации воздействия опасных факторов на здание, сооружение либо технологическое оборудование.
В зависимости от требуемого уровня защиты система может иметь различные варианты исполнения: быстровозводимые конструкции, различные виды металлокаркасов, тросовые или стеновые ограждения. Дополнительно могут быть применены противоосколочные экраны и вторичные улавливающие сетки.
СП отдельно устанавливает требования к конструктивным решениям, материалам, нагрузкам, расчетам, проектированию и эксплуатации ЗОК.

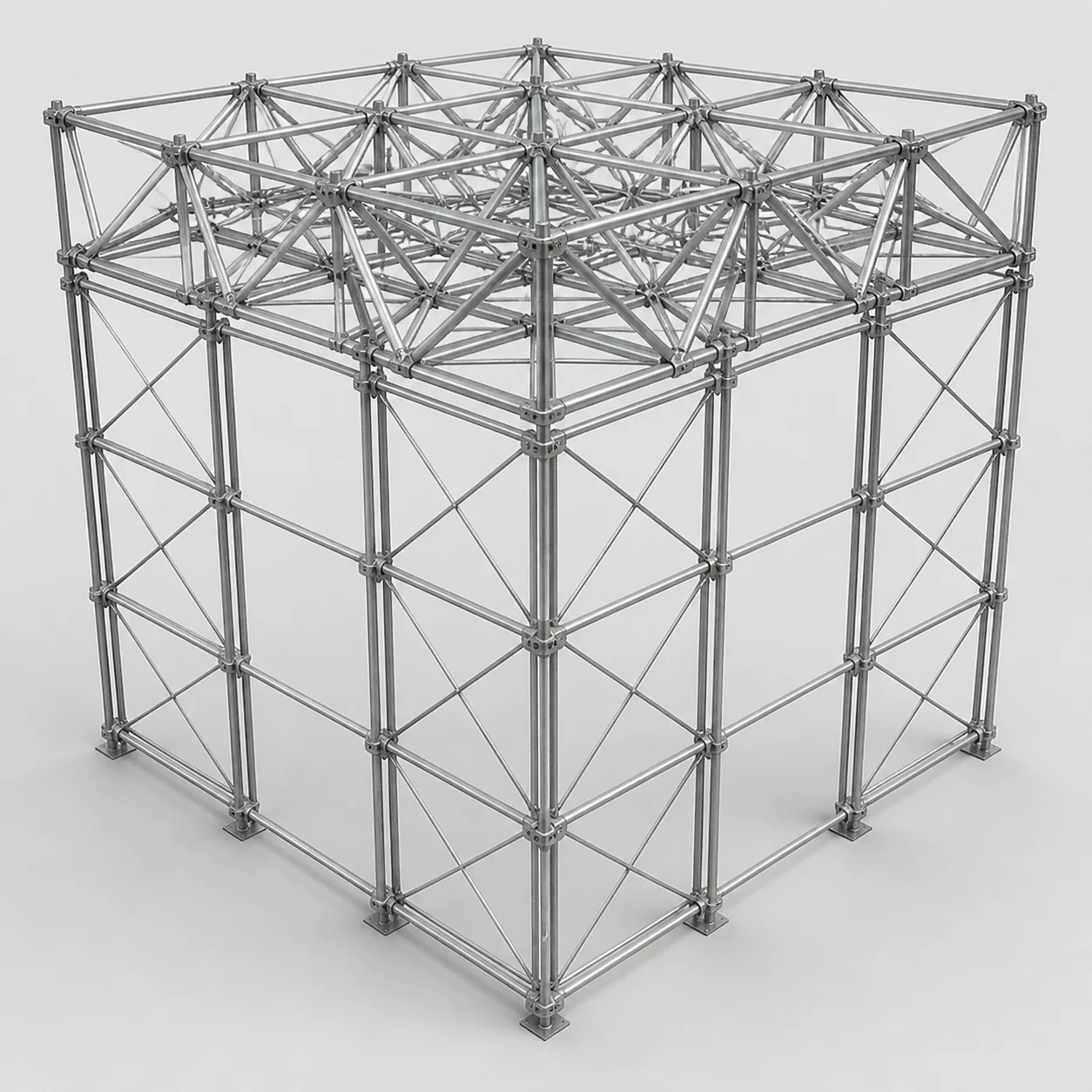

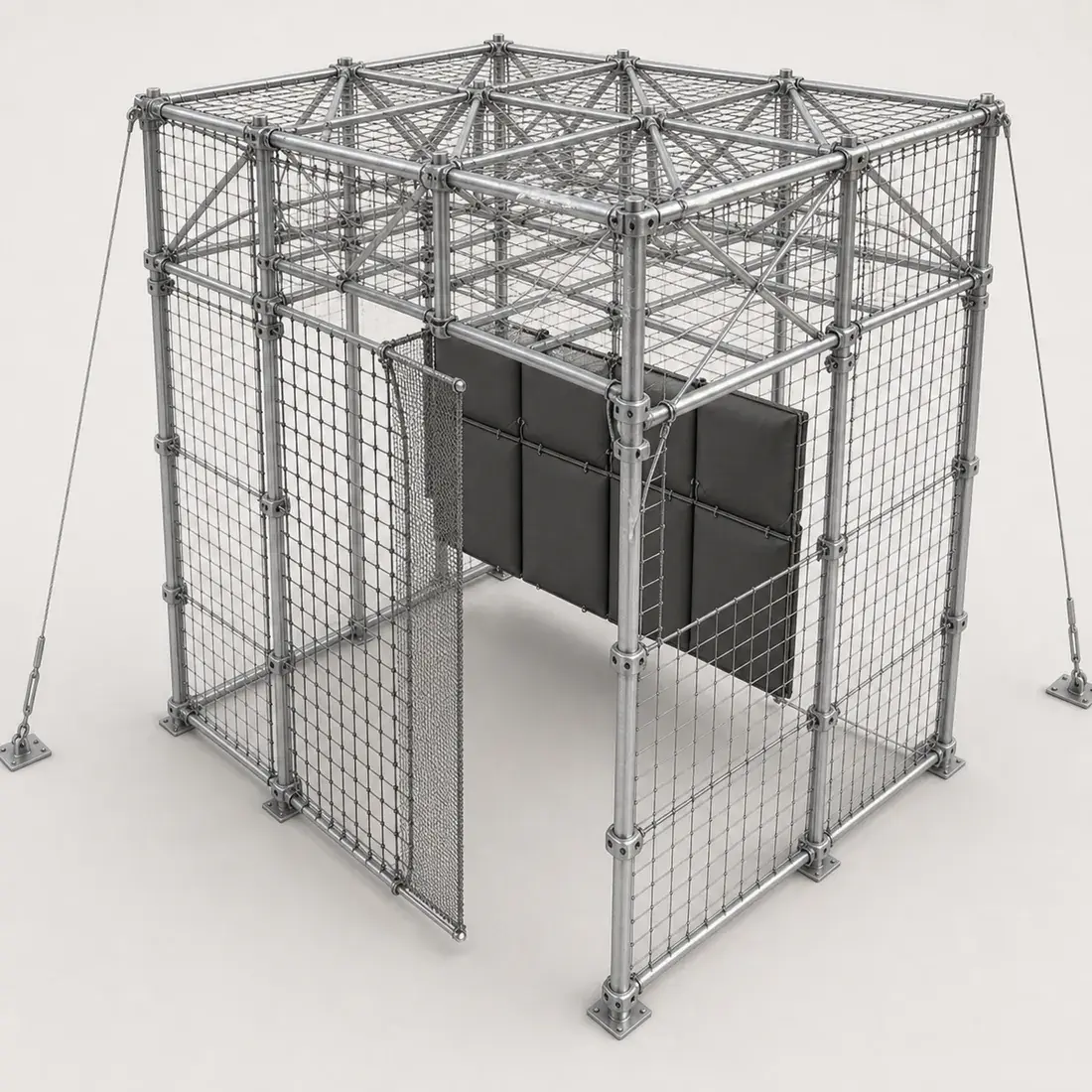

Состав системы
Улавливающие элементы
Защитные сетки и тросовые ограждения, препятствующие контакту БПЛА или переносимого им заряда с объектом. Дополнительный слой улавливает фрагменты разрушенного БПЛА.
Опоры и каркас
Несущая система для размещения сетчатых и тросовых элементов.
Растяжки
Элементы, обеспечивающие пространственную жесткость конструкции.
Противоосколочная защита
В зависимости от уровня защиты могут использоваться тюфяки, маты или противоосколочные стенки.
Фактический состав элементов определяется на стадии проектирования и зависит от требуемого уровня защиты. В составе комплекса защитных сооружений может быть предусмотрено высокозащищенное помещение (бомбоубежище) по СП 88.
УРОВНИ ЗАЩИТЫ · ТАБЛИЦЫ 6.1 И 6.2 СП
Уровень защиты определяет состав инженерного решения
СП 542.1325800.2024 предусматривает разные варианты ЗОК в зависимости от требуемого уровня защиты объекта. Уровень принимается в соответствии с документами по стандартизации либо заданием на проектирование.
1-й уровень содержит наиболее широкий набор защитных мероприятий, а 4-й является базовым.
Таблица прокручивается по горизонтали →
| Элемент | 1 уровень | 2 уровень | 3 уровень | 4 уровень |
|---|---|---|---|---|
| Защитные сетки | ✓ | ✓ | ✓ | ✓ |
| Дополнительные защитные сетки | ✓ | ✓ | ✓ | — |
| Ограждения из стальных тросов | ✓ | ✓ | ✓ | ✓ |
| Опоры | ✓ | ✓ | ✓ | ✓ |
| Растяжки | ✓ | ✓ | ✓ | ✓ |
| Тюфяки / маты | ✓ | ✓ | — | — |
| Противоосколочные стенки | ✓ | — | — | — |
| Тип БПЛА | 1 уровень | 2 уровень | 3 уровень | 4 уровень |
|---|---|---|---|---|
| Малый | ✓ | ✓ | ✓ | ✓ |
| Легкий | ✓ | ✓ | ✓ | — |
| Средний | ✓ | ✓ | — | — |
| Средний с возможностью поражения осколками | ✓ | — | — | — |
Не знаете, какой уровень защиты требуется?
Передайте основные параметры объекта. Поможем организовать первичный анализ исходных данных и определить дальнейший маршрут проектирования.
Требуемый уровень защиты окончательно определяется на основании применимых требований и задания на проектирование.
СУЩЕСТВУЮЩИЕ ОБЪЕКТЫ

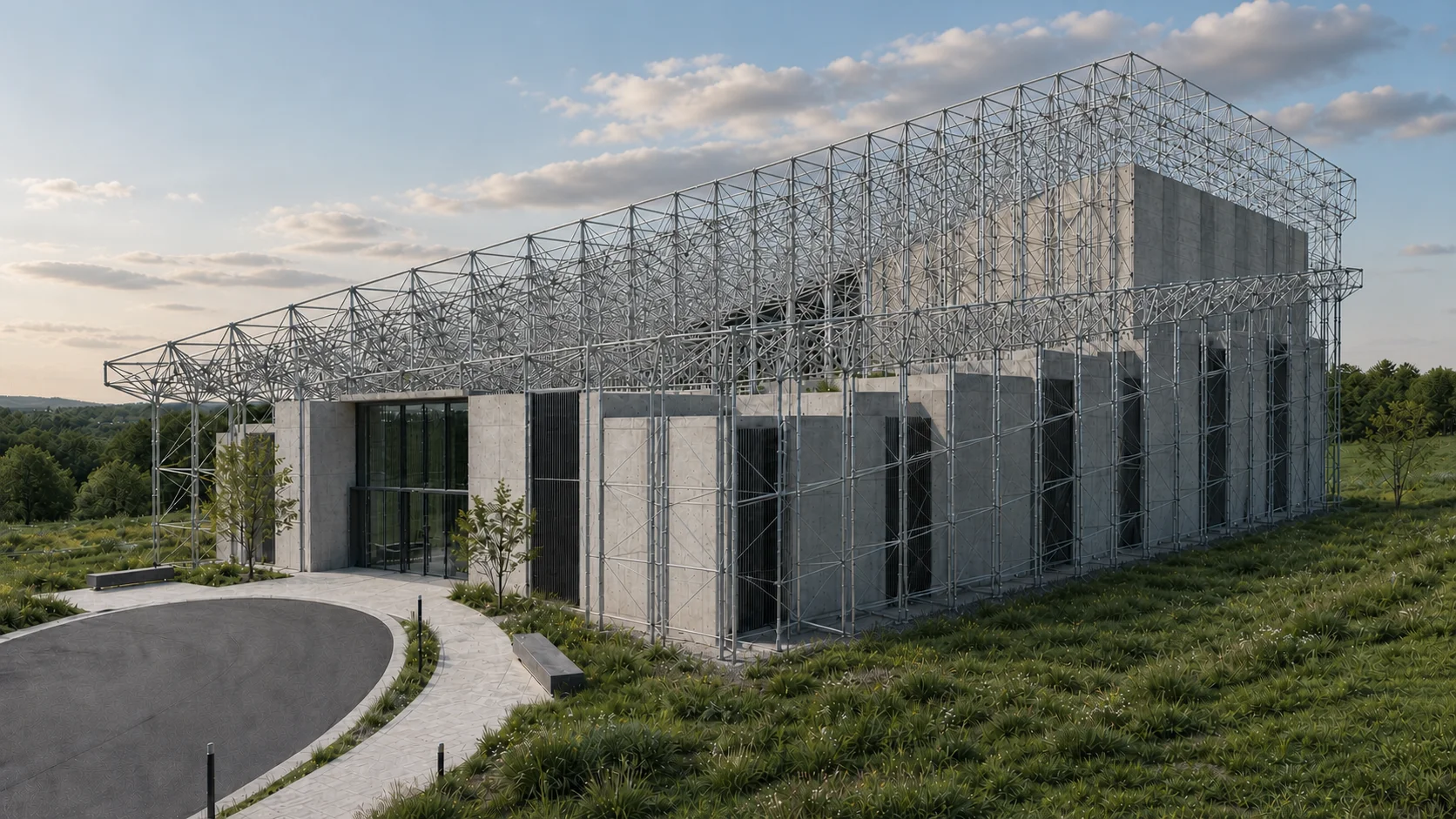

Конструкцию можно разместить вокруг существующего объекта

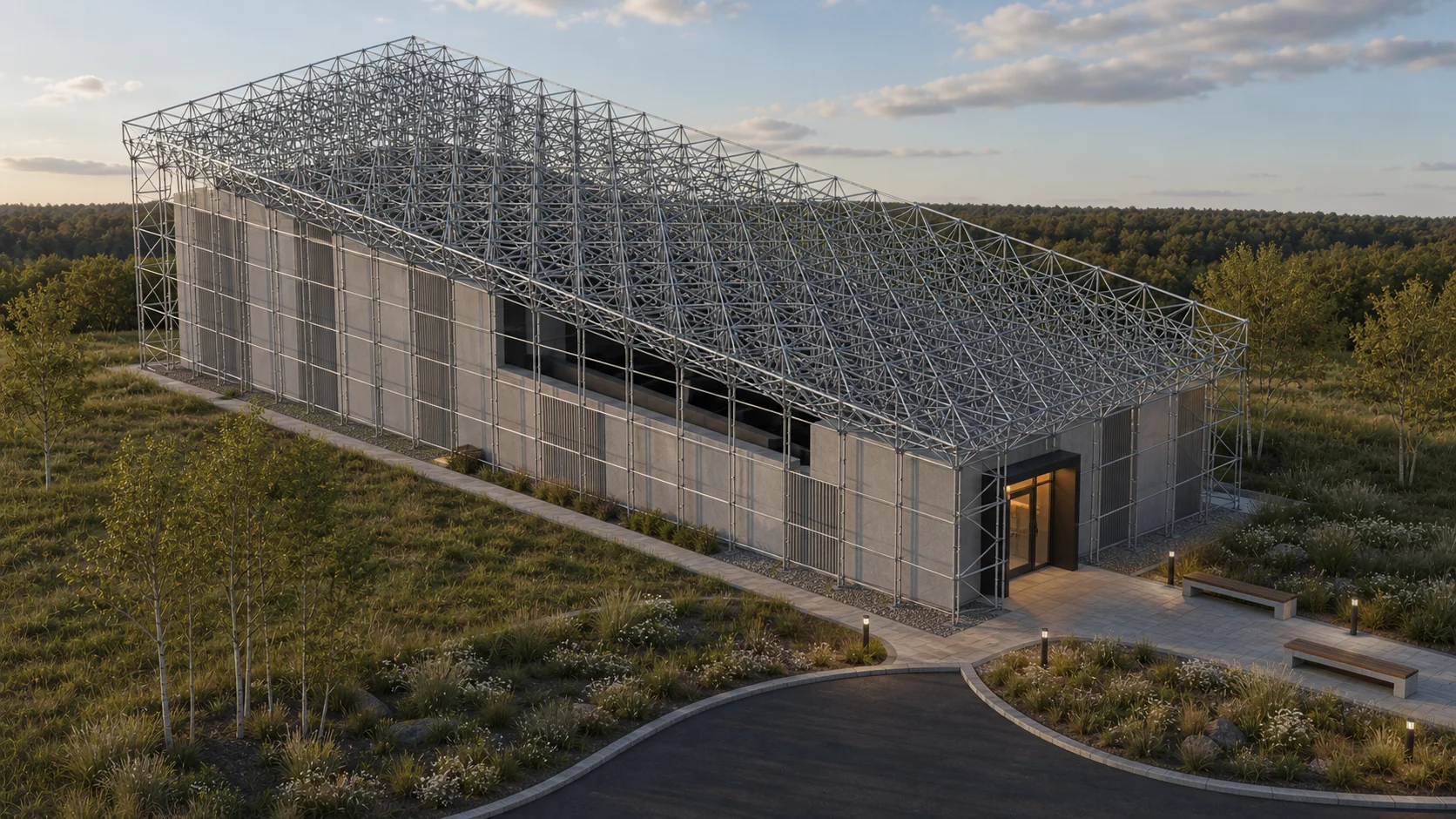

Один из вариантов, прямо предусмотренных СП, — ЗОК на независимой опорной конструкции. В такой схеме нагрузки передаются на собственный несущий каркас и фундаменты ЗОК, минуя защищаемый объект.
Это позволяет рассматривать устройство защиты вокруг существующего здания без обязательной передачи дополнительных нагрузок на его конструкции.
Независимая схема
Нагрузки ЗОК не передаются на защищаемое здание.
Зависимая схема
При таком решении требуется поверочный расчет конструкций, которые получают новые нагрузки; при необходимости выполняется обследование технического состояния по ГОСТ 31937.
ЗОК проектируется как строительная конструкция
Нельзя корректно определить сечения, количество металла и стоимость, просто зная площадь объекта. В расчетах учитываются разные виды воздействий.
Собственный вес
Вес опорных, улавливающих и других элементов ЗОК.
Монтаж
Воздействия в процессе строительства и сборки.
Снег
Учитывается при наличии сплошного покрытия — с учетом применимых нормативных требований.
Ветер
В том числе воздействие на сетчатые и несущие части системы.
Гололед
Включая особые экстремальные гололедные воздействия для соответствующих районов.
Особые воздействия
Учитываются предусмотренные заданием расчетные воздействия, в том числе связанные с контактом БПЛА, а также иные факторы, установленные нормативными документами.
СП прямо предусматривает постоянные, монтажные, снеговые, гололедные, ветровые и особые воздействия.
Экономичность начинается с правильной конструктивной схемы
Основную долю стоимости ЗОК могут формировать пространственный каркас, опоры, пролетные элементы и фундаменты.
Поэтому цель ранней стадии — не просто получить тоннаж металла, а проверить несколько конструктивных вариантов и найти рациональную схему.
Расстановка опор
Проверяются разные схемы расстановки и шаг опор.
Пролетные решения
Подбирается эффективная схема покрытия защищаемой зоны.
Сечения
Назначаются по результатам расчета, а не единым профилем с избыточным запасом.
Пространственная работа системы
Используется совместная работа элементов каркаса.
Фундаменты
Решение оптимизируется с учетом нагрузок и свойств грунтов.
Повторяемость
Модульные элементы упрощают изготовление, перевозку и сборку.
Задача — обеспечить требуемые расчетные характеристики без необоснованной материалоемкости.

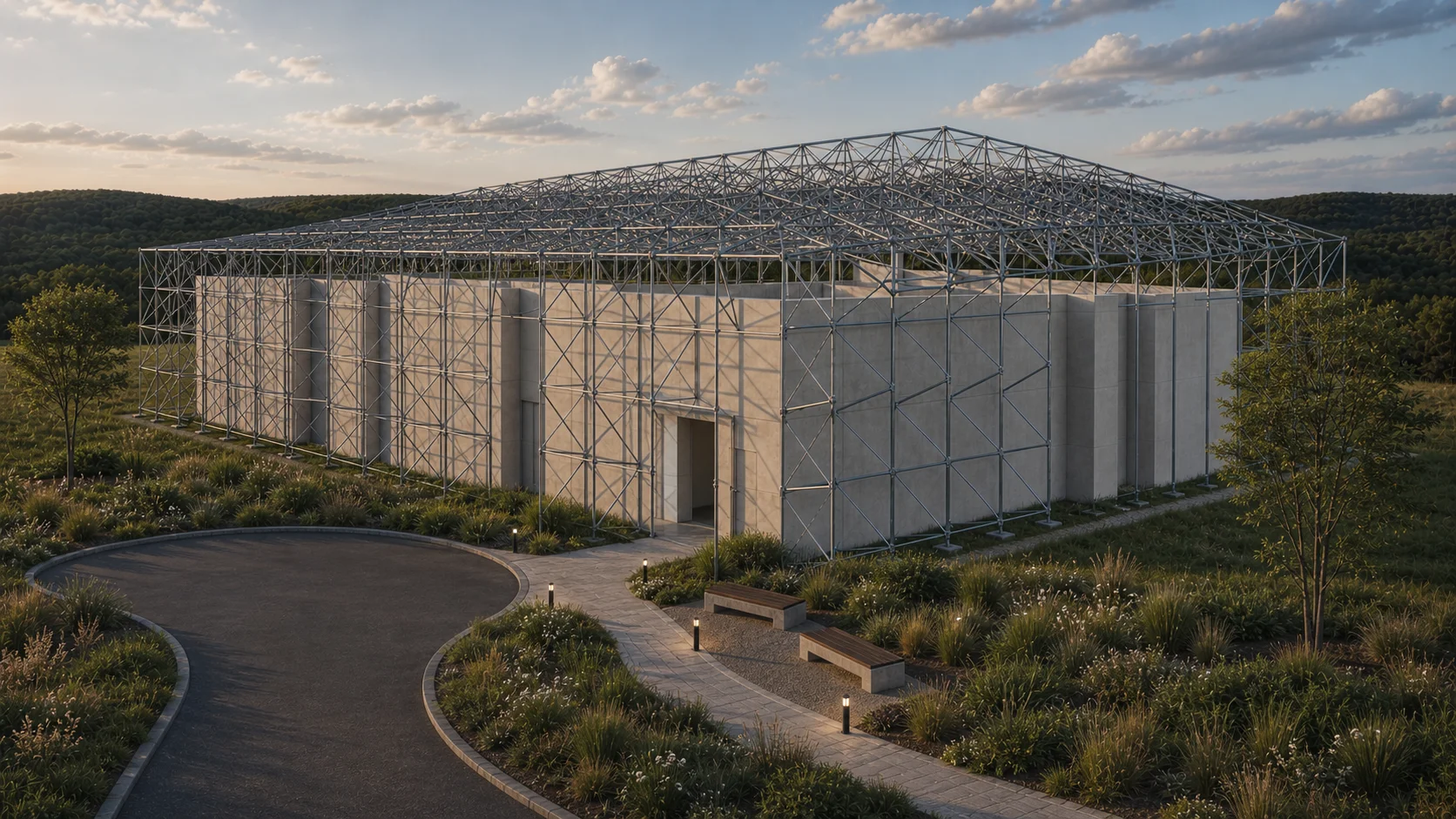

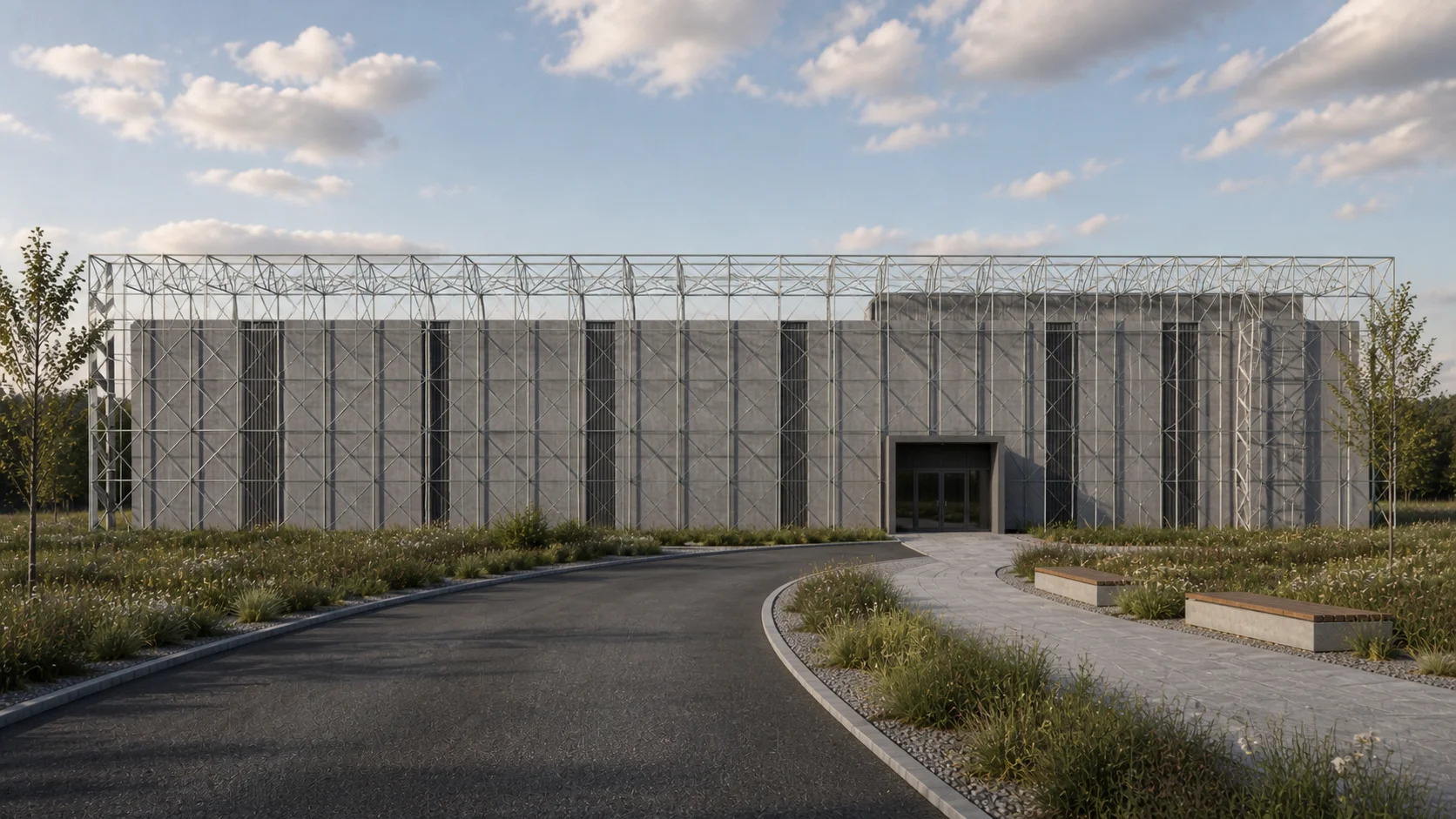

ЭСКИЗНОЕ ПРОЕКТНОЕ РЕШЕНИЕ
Пример эскизной проработки ЗОК для существующего объекта
≈ 85,6 м
максимальная длина
≈ 36,7 м
максимальная ширина
≈ 16,5 м
максимальная высота существующего здания
Эти параметры относятся к конкретному эскизному решению.
Вокруг существующего здания разработана самостоятельная пространственная металлическая конструкция.
В составе проекта показаны верхний и нижний диски структурной плиты, а также схемы опорных и шпренгельных ферм. Металлические конструкции в рассматриваемом эскизе выполняются из труб круглого сечения.
ЭСКИЗ ПРЕДУСМАТРИВАЕТ
- отдельные опоры
- структурное покрытие
- опорные фермы
- шпренгельные фермы
- повторяемые пространственные элементы
- металлические конструкции из труб круглого сечения
- собственное фундаментное решение

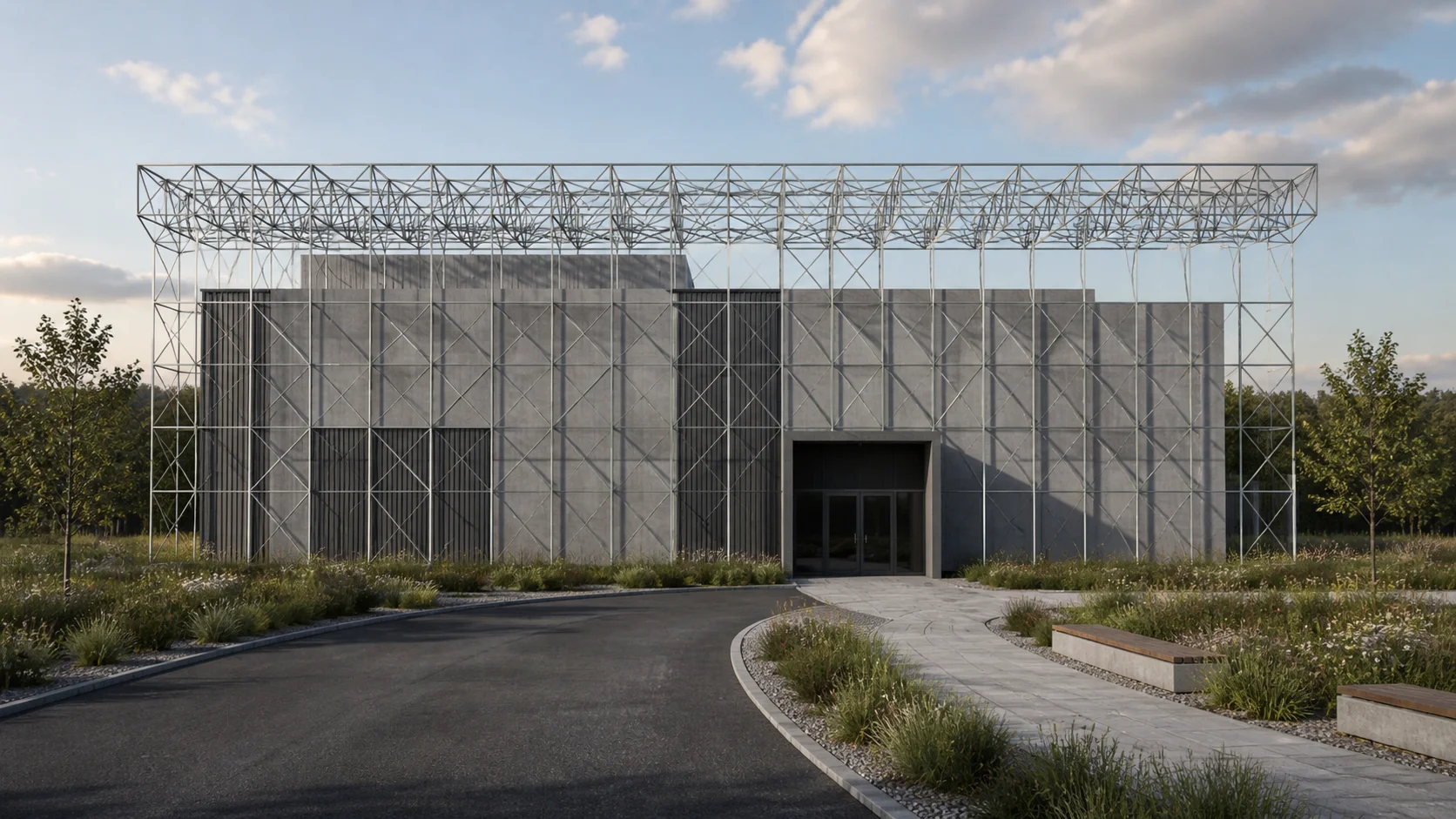

Каждая конструкция привязывается к конкретной геометрии
В рассматриваемом эскизе были предусмотрены разрывы между существующим зданием и металлическими элементами.
Эти параметры действуют только для показанного эскиза и не являются универсальными нормативными отступами для всех объектов. Фактические расстояния определяются расчетами и проектированием.
ЗОК проектируется как строительная конструкция
Нельзя корректно определить сечения, количество металла и стоимость, просто зная площадь объекта. В расчетах учитываются разные виды воздействий.
Собственный вес
Вес опорных, улавливающих и других элементов ЗОК.
Монтаж
Воздействия в процессе строительства и сборки.
Снег
Учитывается при наличии сплошного покрытия — с учетом применимых нормативных требований.
Ветер
В том числе воздействие на сетчатые и несущие части системы.
Гололед
Включая особые экстремальные гололедные воздействия для соответствующих районов.
Особые воздействия
Учитываются предусмотренные заданием расчетные воздействия, в том числе связанные с контактом БПЛА, а также иные факторы, установленные нормативными документами.
СП прямо предусматривает постоянные, монтажные, снеговые, гололедные, ветровые и особые воздействия.
Экономичность начинается с правильной конструктивной схемы
Основную долю стоимости ЗОК могут формировать пространственный каркас, опоры, пролетные элементы и фундаменты.
Поэтому цель ранней стадии — не просто получить тоннаж металла, а проверить несколько конструктивных вариантов и найти рациональную схему.
Расстановка опор
Проверяются разные схемы расстановки и шаг опор.
Пролетные решения
Подбирается эффективная схема покрытия защищаемой зоны.
Сечения
Назначаются по результатам расчета, а не единым профилем с избыточным запасом.
Пространственная работа системы
Используется совместная работа элементов каркаса.
Фундаменты
Решение оптимизируется с учетом нагрузок и свойств грунтов.
Повторяемость
Модульные элементы упрощают изготовление, перевозку и сборку.
Задача — обеспечить требуемые расчетные характеристики без необоснованной материалоемкости.
ЭСКИЗНОЕ ПРОЕКТНОЕ РЕШЕНИЕ
Пример эскизной проработки ЗОК для существующего объекта
≈ 85,6 м
максимальная длина
≈ 36,7 м
максимальная ширина
≈ 16,5 м
максимальная высота существующего здания
Эти параметры относятся к конкретному эскизному решению.
Вокруг существующего здания разработана самостоятельная пространственная металлическая конструкция.
В составе проекта показаны верхний и нижний диски структурной плиты, а также схемы опорных и шпренгельных ферм. Металлические конструкции в рассматриваемом эскизе выполняются из труб круглого сечения.
ЭСКИЗ ПРЕДУСМАТРИВАЕТ
- отдельные опоры
- структурное покрытие
- опорные фермы
- шпренгельные фермы
- повторяемые пространственные элементы
- металлические конструкции из труб круглого сечения
- собственное фундаментное решение
Каждая конструкция привязывается к конкретной геометрии
В рассматриваемом эскизе были предусмотрены разрывы между существующим зданием и металлическими элементами.
Эти параметры действуют только для показанного эскиза и не являются универсальными нормативными отступами для всех объектов. Фактические расстояния определяются расчетами и проектированием.
Проект проходит путь от исходных данных до эксплуатации
01
Получение исходных данных
Собираются параметры объекта, существующая документация и ограничения площадки.
02
Формирование исходной задачи
Определяются применимые нормативные требования и исходные данные для ЗОК.
03
Разработка концепции
Формируется принципиальная пространственная и конструктивная схема.
04
Инженерная проработка
Выполняются необходимые расчеты несущих систем, соединений и фундаментов.
05
Оптимизация
Сравниваются варианты по конструктиву, металлоемкости, технологичности и стоимости.
06
Проектная и рабочая документация
Необходимый комплект разрабатывает профильная проектная организация.
07
Производство
Организуется изготовление металлических, сетчатых и других компонентов.
08
Монтаж
Организуются сборка и устройство конструкции на площадке.
09
Эксплуатация
Передается предусмотренный договором и нормативной документацией комплект документов.
ЗОК должна быть ремонтопригодной и обеспечена регулярным техническим контролем и обслуживанием.
РОЛЬ «ПРИРОДЫ ПРОЕКТИРОВАНИЯ»
Заказчик получает единый центр управления проектом
«Природа проектирования» выступает проектным интегратором между заказчиком, конструкторами, проектировщиками, производством и монтажной командой.
Это позволяет заказчику не заниматься самостоятельной координацией нескольких независимых участников.
Формирование задачи
Структурирование требований и исходных условий.
Исходные данные
Определение необходимого комплекта документов для начала работы.
Проектирование
Организация взаимодействия профильных проектировщиков и инженеров.
Экономика
Сравнение конструктивных вариантов и контроль влияния решений на бюджет.
Исполнители
Организация работы с профильными производственными и монтажными организациями.
Реализация
Увязка проектирования, закупки, изготовления и монтажа.
Цель — не ограничиться разработкой конструкции, а довести инженерное решение до реализации на объекте.
Организуем разработку проектной документации с привлечением профильных проектных организаций и специалистов соответствующей квалификации.
Итог — индивидуальное решение для конкретного объекта
Концепция
Принципиальная схема размещения ЗОК.
Расчетная модель
Расчеты в составе, необходимом для принятого решения.
Эскизная документация
Объем определяется статусом объекта, заданием и договором.
Рабочая документация
Узлы, чертежи и спецификации для изготовления и монтажа.
Спецификации
Основные металлические, сетчатые, тросовые и другие компоненты.
Реализация
Производство, комплектация и монтаж — в зависимости от договорной модели.
Точный перечень результатов определяется после изучения объекта и фиксируется в коммерческом предложении.
Работа опирается на действующую нормативную базу
ГЛАВНЫЙ ДОКУМЕНТ
СП 542.1325800.2024
«Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования»
Открыть официальный СП →СП применяется к проектированию ЗОК для безопасного прикрытия зданий, строений и сооружений различного функционального назначения от атак БПЛА.
СВЯЗАННЫЕ ДОКУМЕНТЫ
384-ФЗ
Технический регламент о безопасности зданий и сооружений
123-ФЗ
Технический регламент о требованиях пожарной безопасности
СП 20.13330.2016
Нагрузки и воздействия
СП 16.13330
Стальные конструкции
ГОСТ 27751
Надежность строительных конструкций и оснований
СП 22 / 24.13330
Основания и фундаменты
СП 63.13330
Бетонные и железобетонные конструкции
ГОСТ 31937
Обследование технического состояния существующих конструкций
СП 296.1325800.2017
Особые воздействия
СП 513.1325800
Анкерные крепления к бетону
СП 88.13330
Защитные сооружения гражданской обороны
СП 542 содержит ссылки на эти и другие нормативные документы. Окончательный состав требований определяется характеристиками конкретного объекта и выбранным проектным решением.
Защитная система не должна мешать работе объекта
При проектировании необходимо учитывать штатную эксплуатацию здания или сооружения.
СП устанавливает, что ЗОК не должна препятствовать проезду и маневрированию пожарной техники либо ограничивать действие пожарной автоматики и средств пожаротушения.
На взрывопожароопасных объектах СП не допускает применения сеток из горючих материалов.
ТАКЖЕ НЕОБХОДИМО УЧИТЫВАТЬ
- технологические проезды
- обслуживание оборудования
- входы и выходы
- ремонтопригодность
- климатические воздействия
- коррозионную стойкость
- дальнейший технический контроль
ОБСУДИТЬ ПРОЕКТ
Начнем с короткого разговора об объекте
Готового технического задания не требуется. Достаточно рассказать про объект — дальше мы подскажем, какие данные нужны для следующего шага.
Запрос получен
Спасибо. Мы свяжемся с вами, уточним исходные данные и предложим дальнейший формат работы.
Не передавайте через открытую форму сведения ограниченного доступа. Для детальной документации согласуйте с менеджером безопасный канал обмена.
КОНТАКТЫ
Алексей
контакт по проектам ЗОК
Если что — мы на связи: звоните или пишите в любое время, ответим и подскажем по вашему объекту.
Частые вопросы
Нет. Необходимость устройства ЗОК и требования к ней определяются применимыми требованиями к конкретному объекту, документами по стандартизации, решениями заказчика и заданием на проектирование.
СП устанавливает, что уровень защиты принимается в соответствии с документами по стандартизации либо заданием на проектирование.
Нет. Для 4-го уровня в таблице 6.1 указаны защитные сетки, стальные тросовые ограждения, опоры и растяжки.
Дополнительная защитная сетка, тюфяки / маты и противоосколочная стенка для 4-го уровня в базовой таблице не предусмотрены.
Да. СП предусматривает независимую опорную систему, при которой нагрузки от ЗОК воспринимают собственные несущие элементы и фундаменты.
При зависимой схеме требуется проверка конструкций объекта и, при необходимости, их обследование.
СП допускает применение других типов улавливающих сетчатых конструкций (УСК), включая композитные и полимерные решения, если подтверждена их несущая способность для требуемых воздействий.
На взрывопожароопасных объектах горючие сетки использовать нельзя.
Стоимость определяется размерами объекта, уровнем защиты, конструктивной системой, пролетами, типом и количеством опор, металлоемкостью, фундаментами, инженерно-геологическими условиями, сложностью производства и монтажа, а также ограничениями существующей площадки.
Корректно оценить стоимость можно после первичной инженерной проработки.
Да. Первым этапом может быть разработка принципиальной конструктивной схемы с дальнейшей детализацией.
«Природа проектирования» организует проект в едином контуре и привлекает профильные проектные, производственные и монтажные организации в соответствии с объемом и требованиями законодательства.
